Csatári Plast Társasházi egyedi és csoportos mérő PVT 3045 Á-H Fm-CS 1 fázisú kombinált szekrény

Csatári Plast Társasházi egyedi és csoportos mérő PVT 3045 Á-H Fm-CS 1 fázisú kombinált szekrény.

A PVT 3045 Á-H Fm-CS egy egyfázisú társasházi fogyasztásmérőhely, amely direkt csatlakozású kivitelben, egyfelhasználói helyes megoldásokat kínál a társasházak számára. Az M63A és H63A típusok különböző tarifákhoz alkalmazhatók, beleértve a mindennapszaki és a H tarifás fogyasztásmérést. Ez a mérőhely különösen alkalmas már meglévő társasházak mérési rendszereinek bővítésére vagy felújítására, és megfelel a 18/2017. (XII. 21.) MEKH rendelet előírásainak.

Kiadás alapja: "MS-09-41-v02 Fogyasztásmérőhely tokozatok-szekrények direkt, azaz közvetlen csatlakozású már meglévő méréssel rendelkező társasházi egyfázisú fogyasztásmérőhelyek bővítési és felújításának eseteire kiírt követelményrendszer alapján".

Alkalmazási terület: A PVT 3045 Á-H Fm-CS fogyasztásmérőhely az alábbi hálózatokban használható:
-ELMŰ Hálózati Kft.
-E.ON Dél-dunántúli Áramhálózati Zrt.
-E.ON Észak-dunántúli Áramhálózati Zrt.
-OPUS Titász Zrt.

Műszaki adatok:
Modell: PVT 3045 Á-H Fm-CS
Maximális áramerősség: 1x63A (mindennapszaki és H tarifa esetén)
Névleges feszültség: 1x230V
Névleges frekvencia: 50 Hz
Védettségi osztály: IP65
Érintésvédelmi osztály: II.
Zárlati szilárdság: 30 kA
Ütésállóság: IK08
Méret: 450 mm x 300 mm x 205 mm

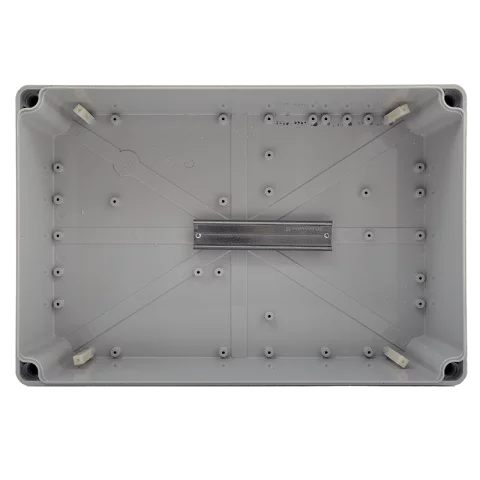

Szerkezeti kialakítás:
Szekrény anyaga: Üvegszálas poliészter alj és polikarbonát tető, UV stabilizált anyagból
Elhelyezés: Felületre szerelt kivitel, beltéri és kültéri használatra egyaránt alkalmas
Plombálási lehetőségek: A szekrény lakatolható csavarokkal van ellátva a biztonságos őrizet érdekében

Alkalmazhatóság: A PVT 3045 Á-H Fm-CS fogyasztásmérőhely különösen hasznos lehet olyan társasházakban, ahol a meglévő építészeti sajátosságok korlátozzák az új mérőhelyek kialakítását. Továbbá, hosszú távú egyfázisú igény esetén ez a mérőhely megbízható és költséghatékony megoldást nyújt. Az új csoportos mérőhelyek kialakítása során más rendszerengedéllyel rendelkező műszaki alternatívák alkalmazása javasolt.

Megfelelőségi nyilatkozat: A termék megfelel az MSZ 447:2019 szabvány követelményeinek, és alkalmas az engedélyesi funkcionális szempontok kielégítésére. A gyártó, a Csatári-Jáger Konzorcium, teljes felelősséget vállal a termék műszaki megfelelőségéért a 23/2016. (VII. 7.) NGM rendelet alapján.

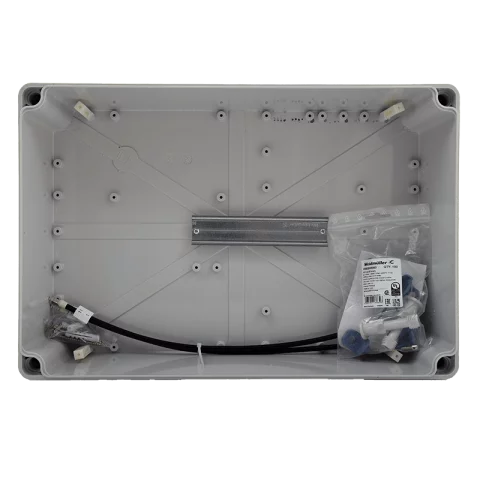

Szállítás és csomagolás: A termék részletes anyaglistával és szerelési útmutatóval kerül szállításra. A csomagolás tartalmazza a szükséges rögzítőelemeket és plombálható csavarokat, amelyek biztosítják a megfelelő szerelést és a hosszú távú biztonságos használatot.
A gyári vezetékcsomag 10mm2-es vezetékcsomaggal szerelve, mely 32A-ig alkalmazható! E fölötti teljesítmény esetén a gyári kábelcsomag cseréje szükséges!



Opcionális elemek (tehát külön megvásárolható elemek):

Tömszelence: PG7 - PG29 (Igény szerint)

Csőadapter: PVT AM

Vezeték csomag: VCS-119/16 (H07V-K 1x16mm2, 32A felett, 63A-ig)

Sodrony SD-3045-ÁHFMCS (Kizárólagos őrizet biztosításához)

Mért áramköri szekrények:
PVT 1530 ÁK12-NÁF (Moduláris elemek részére)
PVT 3030 ÁK 1x12 (2x12) (Moduláris elemek részére)
PVT 3045 ÁK 1x12 (2x12,3x12) (Moduláris elemek részére)
PVT 3060 ÁK 1x12 (2x12,3x12,4x12) (Moduláris elemek részére)

Mért elmenő szekrény: PVT 1530 FSK

Méretlen kötődobozok:
PVT 1530 FO-CS
PVT 3030 FO-CS
PVT 3045 FO-CS
