Csatári Plast Társasházi egyedi és csoportos mérő PVT 3030 Fm-CS 1 fázisú 63A mérő számára

Csatári Plast Társasházi egyedi és csoportos mérő PVT 3030 Fm-CS 1 fázisú 63A mérő számára.

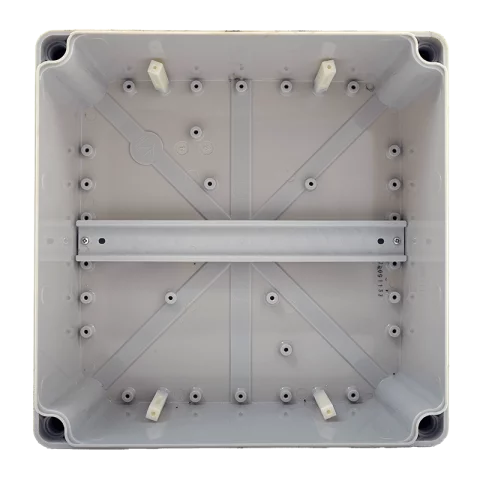

Ez a villanyóra szekrény egy kifejezetten társasházi egyfázisú fogyasztásméréshez tervezett, felületre szerelhető fogyasztásmérőhely. A szekrény fő feladata az elektromos fogyasztás mérése és a villamos hálózathoz való biztonságos csatlakozás biztosítása. Kialakításának köszönhetően elsősorban meglévő mérési helyek bővítésére és felújítására alkalmas, ahol egyfázisú, 63 amperig terjedő terhelést kell kezelni.

Alkalmazási terület és felhasználás:
Ez a villanyóra szekrény különösen társasházakban használható, ahol meglévő egyfázisú mérési rendszert kell bővíteni vagy felújítani. Alkalmas mindennapszaki tarifák kezelésére (1x63A-ig), H-tarifás mérésre (1x63A-ig), valamint Inverter mérésre (1x63A-ig) és megfelel a szigorú hálózati követelményeknek (2024-es termék).
Kültéri és beltéri használatra egyaránt alkalmas, a szerelése felületre történik.

Műszaki adatok:
Maximális áramerősség: 1x63A
Méret: 300 mm x 300 mm x 205 mm
Csatlakozás módja: Leágazó fővezeték
Fogadott méretlen vezeték keresztmetszete: 16 mm2
Elmenő mért vezeték keresztmetszete: 16 mm2
Névleges feszültség: 1x230V
Névleges frekvencia: 50 Hz
Zárlati szilárdság: 30 kA
Lökőfeszültség állóság: 6 kV
Környezeti hőmérséklet: Max. +40°C, 24 órás átlag max. +120°C / min. -40°C
Védettségi szint: IP65, IK08
Érintésvédelmi osztály: II. osztály
Csatlakozás módja: Leágazó fővezeték
Védővezető rendszere: TN-C/TN-S

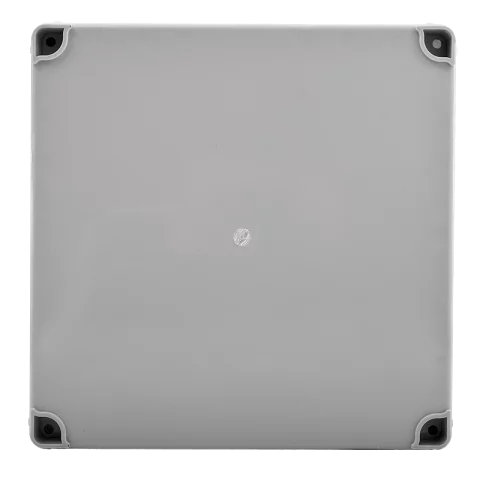

Felület: Üvegszálas poliészter alj, polikarbonát tető, UV stabilizált

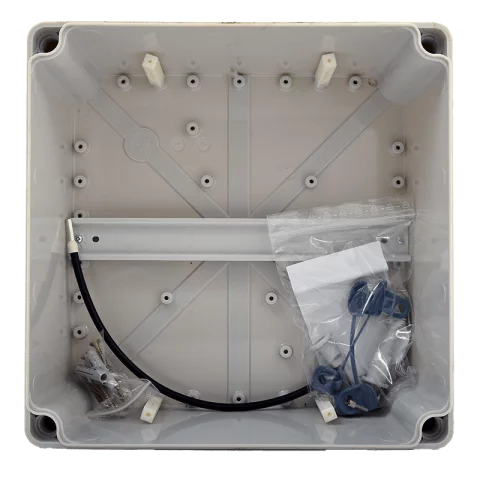

A mellékelt vezeték csomag 10mm2-es vezetéket tartalmaz, 10mm és 18mm hosszú érvéghüvelyekkel szerelve, mely 32A-ig használható!
32A fölötti szereléshez a gyári kábelcsomag cseréje szükséges!

A tömszelencét és a csőadaptert a szerelőtálca alatt kell elhelyezni. Nagyobb kábelbevezető használata esetén méretlen vagy mért dobozt kell alkalmazni.


Különleges tulajdonságok
A szekrény kizárólagos őrizet biztosítására készült, lakatolható fedelekkel és plombálható csavarokkal rendelkezik. A szerkezet anyaga üvegszálas poliészter és polikarbonát, melyek biztosítják a szekrény korrózió- és ütésállóságát. A készülék teljes mértékben megfelel az aktuális szabványoknak, és biztonságos üzemeltetést nyújt a megadott terhelési feltételek mellett.
Ez a villanyóra szekrény ideális választás azok számára, akik társasházi környezetben szeretnének megbízható és hosszú távon fenntartható villamos mérési megoldást alkalmazni.



Opcionális elemek (tehát külön vásárolható kiegészítők):

Tömszelence: PG7 - PG29

Csőadapter: PVT AM

Vezeték csomag: VCS-119/16: H07V-K 1x16mm2, 32A felett, 63A-ig

Sodrony: SD-3030-FMCS: Kizárólagos őrizet biztosításához

Mért áramköri szekrények:
PVT 1530 ÁK12-NÁF (Moduláris elemek részére)
PVT 3030 ÁK 1x12 (2x12) (Moduláris elemek részére)
PVT 3045 ÁK 1x12 (2x12,3x12) (Moduláris elemek részére)
PVT 3060 ÁK 1x12 (2x12,3x12,4x12) (Moduláris elemek részére)

Mért elmenő szekrény: PVT 1530 FSK

Méretlen kötődoboz: PVT 1530 FO-CS

Méretlen kötődoboz: PVT 3030 FO-CS
