Csatári Plast Társasházi egyedi és csoportos mérő PVT 3060 Á-V Fm-CS 1 fázisú kombinált szekrény fek

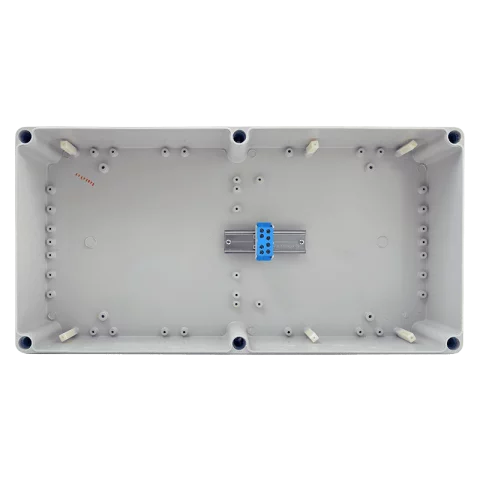

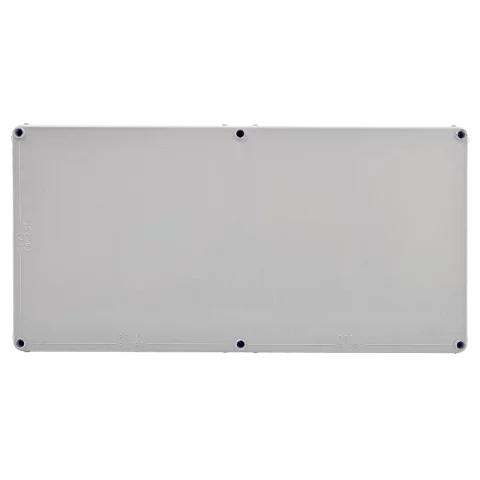

Csatári Plast Társasházi egyedi és csoportos mérő PVT 3060 Á-V Fm-CS 1 fázisú kombinált villanyóra szekrény fekvő.

Direkt TCS3 – Egyfázisú egytarifás és egyfázisú többtarifás társasházi fogyasztásmérő helyek (villanyóra szekrény)
Típus: PVT 3060 Á-V Fm-CS (Pannon Villamos Tokozat).
Rendszerengedély azonosító: CSP24.TE121(PVT 3060 Á-V Fm-CS)-Sz-M63A-V32A.
Érvényesség: 2024.05.31-től visszavonásig.
Kiadás alapja: "MS-09-41-v02 Fogyasztásmérőhely tokozatok-szekrények direkt, azaz közvetlen csatlakozású már meglévő méréssel rendelkező társasházi egyfázisú fogyasztásmérőhelyek bővítési és felújításának eseteire kiírt követelményrendszer alapján"

Alkalmazhatóság:
A termék alkalmas már meglévő egy felhasználási helyes, társasházi egyfázisú M63A mindennapszaki, H63A H tarifás vagy V32A vezérelt mérés bővítésére és felújítására, felületre szerelt kivitelben, fektett formában. Ideális választás olyan társasházak esetében, ahol az építészeti adottságok hosszú távú egyfázisú felhasználói igényt indokolnak.

Műszaki adatok:

Névleges áramerősség:
-Mindennapszaki: M63A (max. 1x63A)
-Vezérelt: V32A (max. 1x32A)
-H-tarifa: H63A (max. 1x63A)

Feszültség: 1x230V
Védelmi osztály: II. osztály
Zárlati szilárdság: 30 kA
UV állóság: Kizárólag UV stabilizált műanyagokból készült
IP védettség: IP65
Ütésállóság: IK08
Környezetállóság: Max. +40°C, relatív páratartalom max. 100% / +40°C
Alkalmazás beltéren és kültéren
Csatlakozás módja: Leágazó fővezeték
Felületre szerelhető
Védővezető rendszere méretlen, mért: TN-C/TN-S
Fogadott méretlen vezeték keresztmetszete: 16 mm2
Elmenő mért vezeték keresztmetszete: 16mm2
Méretei: Magasság 300 mm x Szélesség 600 mm x Mélység 205 mm

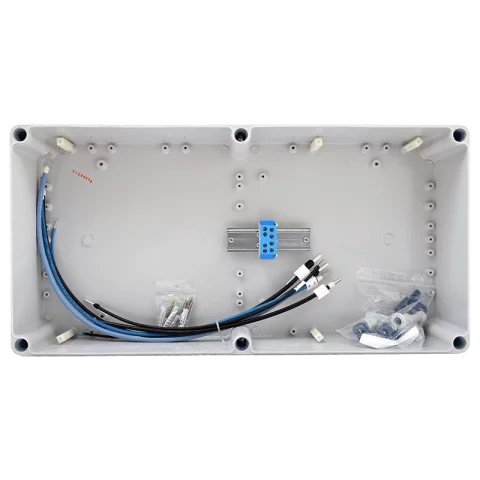

A mérőhely 10mm2 keresztmetszetű vezetékkel, 10mm és 18mm hosszú érvéghüvelyezéssel kerül kialakításra, ami 32A-ig alkalmazható.
32A fölötti teljesítmény esetén vezeték csomag csere szükséges!
A tömszelencét és a csőadaptert a szerelőtálca alatt kell elhelyezni. Nagyobb kábelbevezető használata esetén méretlen vagy mért dobozt kell alkalmazni.

Kiegészítések és opciók
A rendszerengedélyes termék megfelel a 18/2017. (XII. 21.) MEKH rendelet és az MSZ 447:2019 szabvány követelményeinek.

Opcionálisan elérhetők különféle kiegészítő elemek, tehát NEM tartozékok!:
Tömszelence: PG7 - PG29 (Igény szerint)
Tömszelence: BOPLA MBF 20-RJ45, vagy ezzel egyenértékű (Vezérlő készülék antenna vezeték átvezetésére )
Csőadapter: PVT AM
Vezeték csomag: VCS-121/16 (H07V-K 1x16mm2, 32A felett, 63A-ig)
Sodrony: SD-3060-ÁVFMCS (Kizárólagos őrizet biztosításához)
Mért áramköri szekrény: PVT 1530 ÁK12-NÁF (Moduláris elemek részére)
Mért áramköri szekrény: PVT 3030 ÁK 1x12 (2x12) (Moduláris elemek részére)
Mért áramköri szekrény: PVT 3045 ÁK 1x12 (2x12,3x12) (Moduláris elemek részére)
Mért áramköri szekrény: PVT 3060 ÁK 1x12 (2x12,3x12,4x12) (Moduláris elemek részére)
Mért elmenő szekrény: PVT 1530 FSK
Méretlen kötődoboz: PVT 1530 FO-CS
Méretlen kötődoboz: PVT 3030 FO-CS
Méretlen kötődoboz: PVT 3045 FO-CS
Méretlen kötődoboz: PVT 3060 FO-CS


Felhasználási javaslatok
A termék ideális választás társasházi karbantartási, javítási munkákhoz, valamint felújítási projektekhez, ahol hosszú távú egyfázisú igények fennállása várható. Új csoportos mérőhelyek kialakítására azonban nem alkalmazható; ilyen esetekben más rendszerengedéllyel rendelkező alternatívákat szükséges betervezni.
Ez a termék biztonságos és megbízható megoldást kínál a társasházi fogyasztásmérés modernizálására, megfelelve a legújabb szabványoknak és előírásoknak.
