8P8C UTP moduláris dugó Cat5 RJ45 Ethernet csatlakozó Szerelhető UTP csatlakozó 05232

8P8C UTP moduláris dugó Cat5 RJ45 Ethernet csatlakozó Szerelhető UTP csatlakozó 05232.

Ez a szerelhető UTP moduláris dugó (8P8C, Cat5) ideális választás saját Ethernet kábelek készítéséhez vagy javításához otthoni, irodai vagy ipari hálózatokban. A csatlakozó Cat5 kategóriás, így megbízható 100 Mbps, illetve akár 1 Gbps sebességű adatátvitelre is alkalmas. A szerelhető kialakítás lehetővé teszi, hogy a felhasználó pontosan a kívánt hosszúságú kábelt készítse el, így időt és pénzt takaríthat meg.


UTP csatlakozó bekötése – lépésről lépésre:

Szükséges eszközök:
-Krimpelőfogó RJ45-höz (moduláris csatlakozóhoz)
-Kábelcsupaszító (vagy kézi módszer)
-Teszter (opcionális, a bekötés ellenőrzésére)

Kábel előkészítése:
1. Vágj le a kívánt hosszúságú Cat5 UTP kábelt.
2. A külső szigetelést csupaszd le kb. 2-3 cm hosszan, ügyelve arra, hogy a belső ereket ne sértsd meg.
3. Válaszd szét a 4 érpárt, és igazítsd ki a vezetékeket.

Színsorrend bekötése (TIA/EIA-568B szerint – ez a leggyakoribb):
1. Narancs-fehér
2. Narancs
3. Zöld-fehér
4. Kék
5. Kék-fehér
6. Zöld
7. Barna-fehér
8. Barna
(Alternatív színsorrend: TIA/EIA-568A is létezik, de a legtöbb otthoni/irodai hálózat a 568B szabványt használja.)

Szerelés menete:
1. Rendezze a vezetékeket a megfelelő sorrendbe, és vágja őket egyenesen.
2. Csúsztassa be őket a csatlakozóba úgy, hogy minden ér elérje a csatlakozó végén lévő aranyozott érintkezőket.
3. Helyezze be a csatlakozót a krimpelőfogóba, majd szorítsa meg határozottan.
4. (Opcionálisan) Ellenőrizze a bekötést egy hálózati teszterrel.

Törésgátló védelem (boot) – opcionálisan:

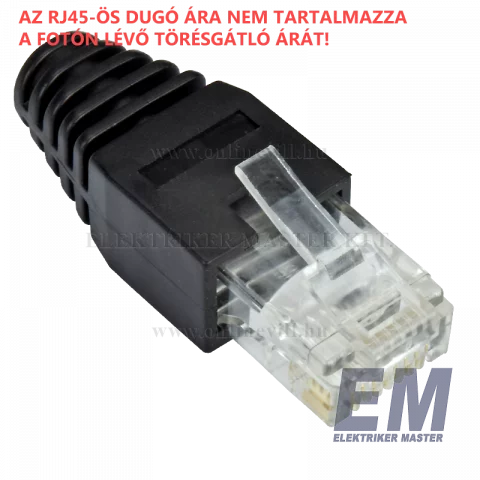

A csatlakozóhoz törésgátló sapka (boot) is használható, amely megakadályozza a kábel megtörését vagy a klipsz letörését a használat során. Ezek a sapkák különböző színekben elérhetők a webshopunkban, így akár színkódolt hálózatokat is kialakíthatsz egyszerűen és esztétikusan.

Ez a Cat5 UTP szerelhető RJ45 csatlakozó ideális megoldás, ha egyedi kábelhosszra van szükség, vagy ha professzionális minőségű hálózatot szeretnél kialakítani gazdaságosan és gyorsan.
