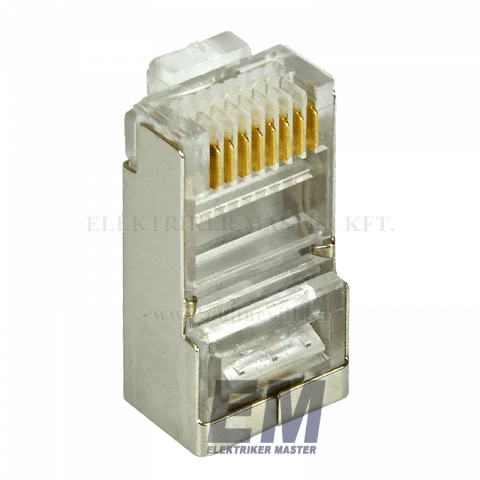

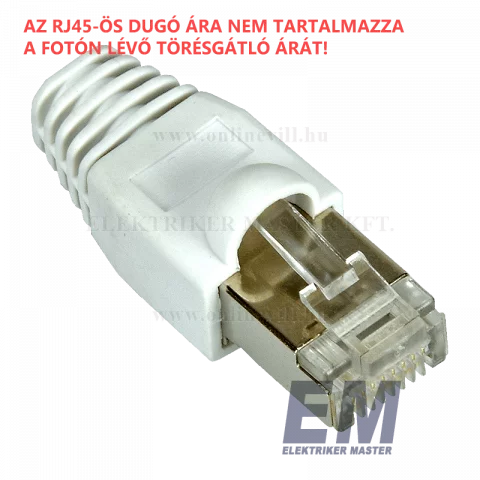

8P8C FTP moduláris dugó Cat5 RJ45 ÁRNYÉKOLT Ethernet csatlakozó Szerelhető UTP csatlakozó 05267

8P8C FTP moduláris dugó Cat5 RJ45 ÁRNYÉKOLT Ethernet csatlakozó Szerelhető UTP csatlakozó 05267.

Ez a nagyteljesítményű CAT5-ös hálózati csatlakozó kifejezetten árnyékolt UTP kábelekhez készült (kompatibilis STP, FTP és S-FTP típusokkal), így megbízható megoldást nyújt olyan hálózati környezetekben, ahol az elektromágneses interferencia (EMI) minimalizálása különösen fontos. A robusztus polikarbonát ház és a teljes fémes árnyékolás biztosítja a stabil adatátvitelt és a hosszú távú használhatóságot.



A csatlakozó 8 pólusú / 8 érintkezős (8P8C) kialakítású, a kontaktsávok aranyozottak, ezáltal kiváló vezetőképességet és élettartamot biztosítanak. A termék 100 MHz-es sávszélességet támogat, így teljes mértékben megfelel a CAT5 szabványnak.


UTP csatlakozó bekötése – lépésről lépésre:

Szükséges eszközök:
-Krimpelőfogó árnyékolt RJ45-höz
-Kábelcsupaszító
-Vezetékvágó
-(Opcionálisan) hálózati teszter

Kábel előkészítése:
1. Távolítsd el a kábel külső szigetelését kb. 3 cm hosszan.
2. Húzd vissza az árnyékoló fóliát vagy fonatot (de ne távolítsd el teljesen).
3. Igazítsd ki és rendezd a belső érpárokat.

Színsorrend (TIA/EIA-568B szerint – ajánlott):
1. Narancs-fehér
2. Narancs
3. Zöld-fehér
4. Kék
5. Kék-fehér
6. Zöld
7. Barna-fehér
8. Barna

Szerelés menete:
1. A vezetékeket fűzd be a szálvezetőn vagy közvetlenül a csatlakozóba a fenti sorrendben.
2. Ügyelj arra, hogy minden érintkező elérje a csatlakozó végén lévő aranyozott kontaktokat.
3. Húzd rá az árnyékolást a csatlakozó fémes részére.
4. Krimpeld meg a csatlakozót speciális, árnyékolt típushoz alkalmas fogóval.
5. Teszteld le a csatlakozást (opcionális, de ajánlott).

Árnyékolás előnyei:
Ez a csatlakozó ideális zavarérzékeny környezetekhez, például ipari vagy nagy sűrűségű hálózatokhoz, mivel az árnyékolás csökkenti a zavaró jelek hatását, növeli az adatátviteli stabilitást és csökkenti a hibaarányt.
